Marke
Peguet
Beschreibung
Maillon Rapide Normal:
ursprünglich ist diese Form auf der Grundlage einer Kette durch Handverschluss der Mutter entwickelt. Diese Form, die auch als “Oval” bekannt ist, getreu respektiert den Geist von diesen Verbinder.
Eigenschaften:
Material: verzinkt Stahl
Anwendungen:
- Architektur
- Baumarkt
- Fallschirmfliegen
- Fischfang
- Flugzeugbau
- Gleitschirmfliegen
- Industrieeinsatz
- Landwirtschaft
- Militär
- Verantstaltungstechnik
Empfehlung
Empfehlungen für den Einsatz
- Arbeitslast WLL in Kg auf den Draht nicht zu überschreiten!
- Systematische Sichtprüfung, ob die Mutterschraube ganz eingedreht ist: es darf kein Gewinde mehr zu sehen sein.

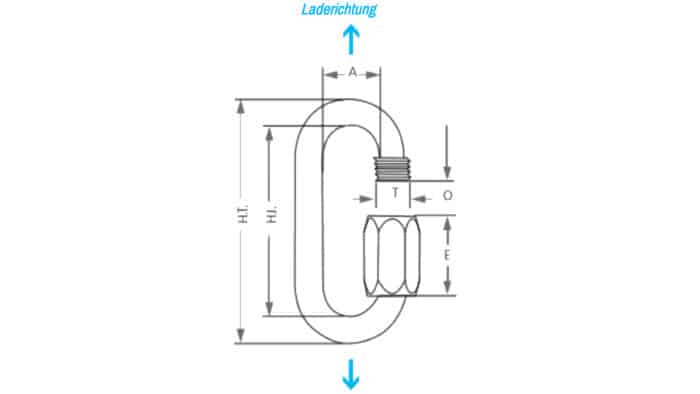

- Maillon Rapide Schraubglieder nur in die grosse Achse benutzen (länge Achse).
- Für jeden Produkt, muss eine regelmässige Sichtprüfung durchgeführt. Im Zweifelsfall, darf der Benutzer unverzüglich den Schraubglieder durch einen neuen ersetzen.
- Zugedreht mit einem Schlüssel zum angegebenen Drehmoment, ist der Schraubglieder als dauerhafter Verbinder zu berücksichtigten.
Drehmoment (N.m)
| Ø F | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| Moment | 0,15 | 0,30 | 0,60 | 0,70 | 0,80 | 1,20 | 2,50 | 3,00 | 4,50 | 7,00 | 9,00 | 12,00 | 18,00 | 30,00 | 40,00 |
- Schraubglieder nur mit Teile aus gleichem Material verbinden.
- Als Verbindungsmittel mit Kette, darf den Schraubglieder den gleichen Durchmesser wie die Kette tragen.
- Schraubglieder dürfen nie mit einer Hebekette verbunden sein.
- In salzhaltiger Umwelt, sollen ausschliesslich Schraubglieder aus Edelstahl benutzen werden.
- PSA – Norm EN 362 u. EN 12275: Gebrauchsanweisung für jedes Stück liefern, im Verkauf oder Benutzung als Verbinder in PSA (Persönlicher Schutzausrüstung).
